Jak zmierzyć dokładność piłki noszącej 6000 Zz?

Hej! Jako dostawca piłki noszących 6000 Zz, często pytam o to, jak zmierzyć dokładność tych małych, ale kluczowych elementów. Dzisiaj podzielę się spostrzeżeniami na ten temat.

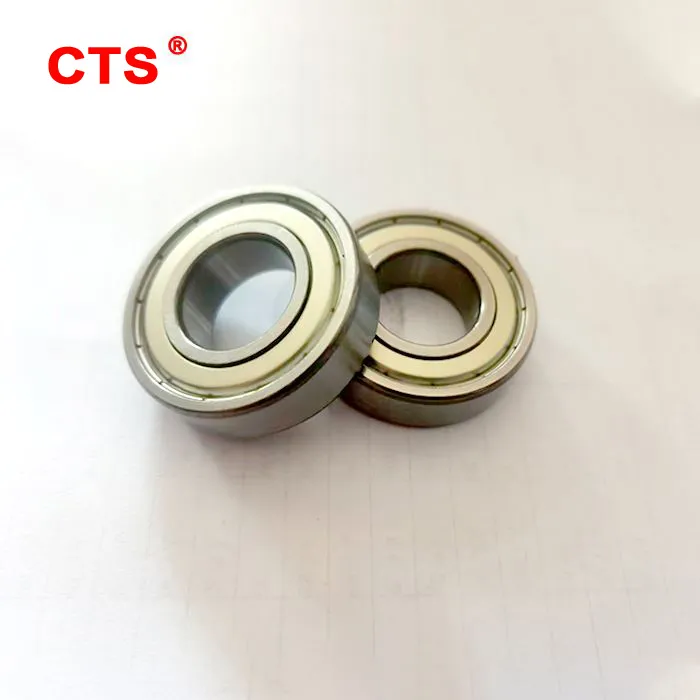

Po pierwsze, zrozummy, jaka jest piłka nosząca 6000 Zz. Jest to rodzaj głębokiego łożyska kulowego. „6000” to numer łożyska, który określa rozmiar i podstawową konstrukcję, a „ZZ” wskazuje, że ma metalowe osłony po obu stronach w celu ochrony wewnętrznych komponentów przed brudem i zanieczyszczeniami. Jeśli interesuje Cię inne typy, takie jakŁożysko kulkowe 6000 otwartychLubŁożysko kulkowe z głębokim rowkiem ze stali nierdzewnej, możesz kliknąć linki. I oczywiście, aby uzyskać więcej informacji na tematŁożysko kulki 6000 Zz, po prostu kliknij ten link.

Pomiar średnicy

Jednym z najbardziej podstawowych aspektów pomiaru dokładności piłki noszącej 6000 Zz jest sprawdzanie jej średnicy. Mamy dwie główne średnice do pomiaru: średnicę wewnętrzną (ID) i średnicę zewnętrzną (OD).

Do pomiaru średnicy wewnętrznej możesz użyć mikrometru. Mikrometr jest precyzyjnym narzędziem pomiarowym, które może zapewnić bardzo dokładne odczyty. Umieść kowadło i wrzeciono mikrometru wewnątrz otworu łożyska i delikatnie zamknij go, aż kontaktuje się z wewnętrzną powierzchnią łożyska. Pamiętaj, aby wykonać wiele pomiarów w różnych punktach wokół otworu, ponieważ mogą istnieć pewne niewielkie odmiany. Jeśli zmierzony ID mieści się w określonym zakresie tolerancji, łożysko przechodzi tę część testu dokładności.

Średnica zewnętrzna jest mierzona w podobny sposób. Użyj mikrometru na zewnętrznej powierzchni łożyska. Tolerancja średnicy zewnętrznej jest również ważna, ponieważ wpływa na to, jak dobrze łożysko będzie pasować do obudowy. Jeśli OD jest zbyt duże, łożysko może nie pasować prawidłowo; Jeśli jest zbyt mały, może prowadzić do luźnego dopasowania i spowodować wibracje i przedwczesne zużycie.

Pomiar szerokości

Szerokość kulki noszącej 6000 Zz jest kolejnym krytycznym wymiarem. Możesz użyć zacisku do pomiaru szerokości. Po prostu otwórz szczęki zacisku i umieść je po obu stronach łożyska. Upewnij się, że zacisk jest prostopadły do osi łożyska w celu dokładnego pomiaru. Podobnie jak pomiary średnicy, weź odczyty w kilku różnych lokalizacjach wokół obwodu łożyska. Wszelkie odchylenie od określonej tolerancji szerokości może wpłynąć na wydajność łożyska.

Okrągłość i cylindryczność

Okrągłość i cylindryczność są bardziej zaawansowanymi miarami dokładności. Okrągłość odnosi się do tego, jak blisko rozdział łożyska przypomina idealne koło. Z drugiej strony cylindryczność dotyczy tego, jak prosty i okrągły otwór łożyska lub zewnętrzna powierzchnia jest na jego długości.

Aby zmierzyć okrągłość, możesz użyć instrumentu pomiarowego okrągłego. To urządzenie obraca łożysko, podczas gdy sonda mierzy odległość od środka obrotu do powierzchni łożyska w różnych punktach. Różnica między odległościami maksymalnymi i minimalnymi daje wskazanie błędu okrągłości.

W przypadku cylindryczności potrzebna jest maszyna pomiarowa cylindryczności. Może wykryć dowolne zwężanie, w kształcie lufy lub odchylenia w kształcie klepsydry w otworze lub powierzchni zewnętrznej łożyska. Wysoka okrągłość i błędy cylindryczności mogą powodować nierównomierne obciążenie piłek i ras, co prowadzi do zwiększonego tarcia, hałasu i zmniejszonej żywotności łożyska.

Pomiar luzu promieniowego i osiowego

Radialny prześwit jest ilością swobodnego ruchu, jaki łożysko ma w kierunku promieniowym (prostopadle do osi łożyska). Prześwit osiowy to swobodny ruch w kierunku osiowym (wzdłuż osi łożyska).

Aby zmierzyć luz promieniowy, możesz użyć wskaźnika wybierania. Najpierw napraw łożysko w odpowiednim urządzeniu. Następnie umieść wskaźnik pokrętła na zewnętrznym pierścieniu łożyska i nałóż siłę promieniową na pierścień wewnętrzny. Odczyt wskaźnika tarczy pokazuje prześwit promieniowy.

W przypadku prześwitu osiowy proces jest nieco inny. Musisz zastosować siłę osiową na wewnętrzny lub zewnętrzny pierścień łożyska i zmierzyć powstałe przesunięcie za pomocą wskaźnika wybierania. Prawidłowa klirens ma kluczowe znaczenie dla płynnego działania łożyska. Zbyt dużo prześwitu może powodować nadmierne wibracje, podczas gdy zbyt mało prześwitu może prowadzić do przegrzania i przedwczesnej awarii.

Wykończenie powierzchni

Wykończenie powierzchni ras i piłek łożyska wpływa również na jego dokładność i wydajność. Gładkie wykończenie powierzchni zmniejsza tarcie i zużycie. Możesz użyć testera chropowatości powierzchni do pomiaru wykończenia powierzchni. To urządzenie mierzy wysokość mikroskopowych nieprawidłowości na powierzchni. Wykończenie powierzchni wyścigów i piłek powinno spełniać określone standardy. Jeśli powierzchnia jest zbyt szorstka, może spowodować, że kule poślizgną lub wytwarzają nadmierne ciepło, co może z czasem uszkodzić łożysko.

Sprawdzanie twardości materiału

Twardość materiału łożyska jest ważna ze względu na jego trwałość. Możesz użyć testera twardości do pomiaru twardości ras i piłek. Różne materiały mają różne wymagania dotyczące twardości. Jeśli twardość jest zbyt niska, łożysko szybko się zużyje; Jeśli jest zbyt wysokie, łożysko może stać się kruche i podatne na pękanie.

Dlaczego dokładność ma znaczenie

Dokładne elementy łożyska kulki 6000 Zz są niezbędne do prawidłowego funkcjonowania maszyn. W zastosowaniach takich jak silniki, pompy i systemy przenośników łożysko o niedokładnych wymiarach lub słabe wykończenie powierzchni może prowadzić do zwiększonego zużycia energii, zmniejszonej wydajności i częstego awarii. Na przykład w silniku o wysokiej prędkości łożysko o niepoprawnym prześwicie lub zaokrąglaniu może powodować wibracje, które mogą uszkodzić inne elementy w systemie.

Owinięcie

Pomiar dokładności łożyska kulki 6000 ZZ obejmuje połączenie podstawowych i zaawansowanych technik. Starannie sprawdzając średnicę, szerokość, okrągłość, cylindryczność, prześwit, wykończenie powierzchni i twardość, możesz upewnić się, że łożysko spełnia wymagane standardy.

Jeśli jesteś na rynku wysokiej jakości piłki o wysokiej jakości 6000 Zz lub masz pytania dotyczące procesu pomiaru dokładności, nie wahaj się dotrzeć do dyskusji na temat zamówień. Jesteśmy tutaj, aby pomóc Ci uzyskać najlepsze łożyska na potrzeby.

Odniesienia

• „Podręcznik łożyska” SKF
• „Projekt inżynierii mechanicznej” Josepha E. Shigleya i Charlesa R. Mischke
• Standardy branżowe i wytyczne dotyczące łożysk kulowych.
